Relays

Mit dem Raspberry Pi kann man sehr einfach Relays schalten.

Relays

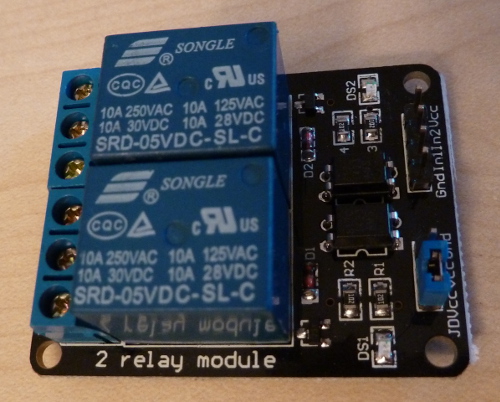

Relays gibt es mit verschiedener Anzahl von Kanälen, hier ein zwei Kanal Relays.

RELAY RASPBERRY PI
GND Pin 6 – GROUND
IN1 Pin 11 – GPIO 17
IN2 Pin 16 – GPIO 23
VCC Pin 2 – 5 V

Relays

Mit einem Python Skript kann man die beiden Kanäle nutzen.

import time
import RPi.GPIO as GPIO

GPIO.setmode(GPIO.BCM)

GPIO.setup(17, GPIO.OUT)
GPIO.setup(23, GPIO.OUT)

try:
    while True:
        GPIO.output(17, GPIO.HIGH)
        GPIO.output(23, GPIO.HIGH)
        time.sleep(5)
        GPIO.output(17, GPIO.LOW)
        GPIO.output(23, GPIO.LOW)
        time.sleep(5)
except KeyboardInterrupt:
    print "Bye..."
    GPIO.cleanup()
